Каждый тип сегмента в рамках иерархической модели образует некоторый набор однородных записей. Для возможности различия отдельных записей в данном наборе каждый тип сегмента должен иметь ключ или набор ключевых атрибутов (полей, элементов данных). Ключом называется набор элементов данных, однозначно идентифицирующих экземпляр сегмента. Например, рассматривая тип сегмента, описывающий сотрудника организации, мы должны выделить те характеристики сотрудника, которые могут его однозначно идентифицировать в рамках БД предприятия. Если предположить, что на предприятии могут работать однофамильцы, то, вероятно, наиболее надежным будет идентифицировать сотрудника по его табельному номеру. Однако если мы будем строить БД, содержащую описание множества граждан, например нашей страны, то, скорее всего, нам придется в качестве ключа выбрать совокупность полей, отражающих его паспортные данные.
В иерархической модели сегменты объединяются в ориентированный древовидный граф. При этом полагают, что направленные ребра графа отражают иерархические связи между сегментами: каждому экземпляру сегмента, стоящему выше по иерархии и соединенному с данным типом сегмента, соответствует несколько (множество) экземпляров данного (подчиненного) типа сегмента. Тип сегмента, находящийся на более высоком уровне иерархии, называется логически исходным по отношению к типам сегментов, соединенным с данным направленными иерархическими ребрами, которые в свою очередь называются логически подчиненными по отношению к этому типу сегмента. Иногда исходные сегменты называют сегментами-предками, а подчиненные сегменты называют сегментами-потомками.

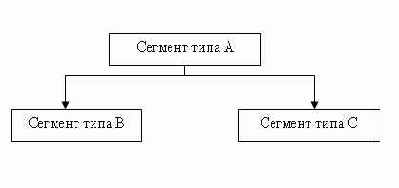

Рис. 3.1. Пример иерархических связей между сегментами
На концептуальном уровне определяется понятие схемы БД в терминологии иерархической модели.
Схема иерархической БД представляет собой совокупность отдельных деревьев, каждое дерево в рамках модели называется физической базой данных. Каждая физическая БД удовлетворяет следующим иерархическим ограничениям:
