Полученная схема будет находиться во второй нормальной форме. Перейти к шагу 3.
Шаг 3. Проанализировать неключевые атрибуты всех сущностей на наличие транзитивных функциональных зависимостей. При обнаружении таковых расщепить каждую сущность на несколько таким образом, чтобы ликвидировать транзитивные зависимости. Схема находится в третьей нормальной форме. Перейти к шагу 4.
Шаг 4. Проанализировать все сущности на наличие детерминантов, которые не являются возможными ключами. При обнаружении подобных расщепить сущность на две, установив между ними соответствующие связи. Полученная схема соответствует нормальной форме Бойса—Кодда. Перейти к шагу 5.
Шаг 5. Проанализировать все сущности на наличие многозначных зависимостей. Если обнаружатся сущности, у которых имеется более одной многозначной зависимости, то расщепить такие сущности на две, установив между ними соответствующие связи. Полученная схема будет находиться в четвертой нормальной форме. Перейти к шагу 6.

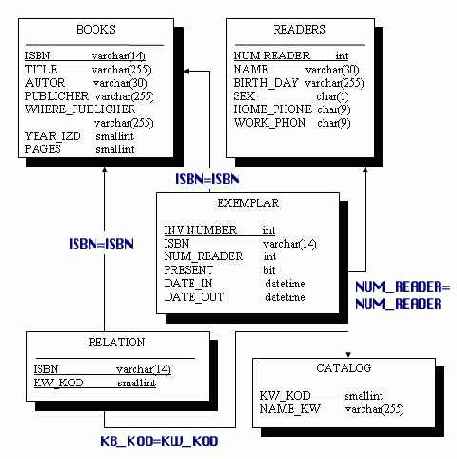

Рис. 7.13. Реляционная схема «Библиотека»
Шаг 6. Проанализировать сущности на наличие в них зависимостей проекции-соединения. При обнаружении таковых расщепить сущность на требуемое число взаимосвязанных сущностей и установить между ними требуемые связи. Полученная таким образом схема будет находиться в пятой нормальной форме и, будучи формально преобразованной к реляционной схеме по указанным выше принципам, даст реляционную схему также в пятой нормальной форме.
